RF4852是全球首个提供最高性价比的2.4 GHz和5 GHz频段的无线电设备测量测试系统RF4852，系统基于是德科技的频谱仪和信号发生器，搭配我司的控制切换平台4PS6A，其包含四个通道的功率测量传感器，进行多通道同步的MIMO功率测量，提供DutyCycle、TxSequence、Media Utilization等测试数据。以及人性化的测试软件，实现符合法规要求的验证测试，领先业界推出完全适用于2015新版ETSI EN 300328 V1.9.1和ETSI EN 301893 V1.8.1标准，目前已有多家实验室相继采用P&K4852测试报告范例：跳频蓝芽占用时间Dwell Time测试 (2.4G专测项目)

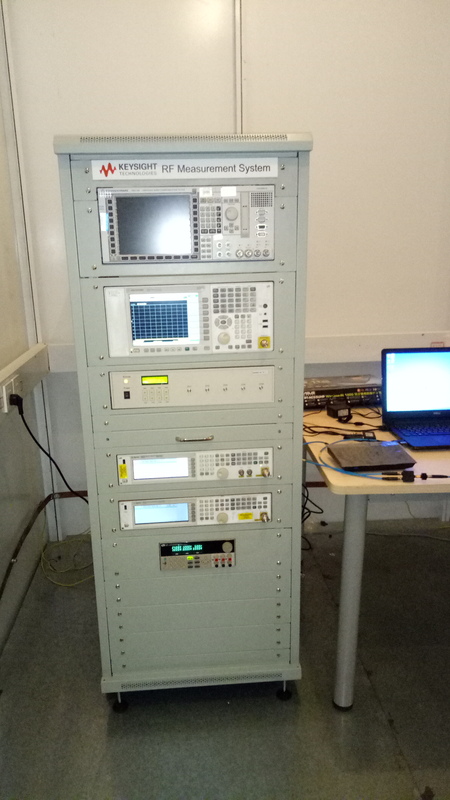

RF4852测量系统
包含高性能信号分析仪、射频矢量信号发生器、射频模拟信号发生器、MIMO功率及内建切换平台MIMO4TX，实现4通道同时测量功率，专用的测试软件来进行自动测试，并产生符合标准的测试报告。
MIMO4TX支持多天线系统，适用于MIMO或波束赋形多天线系统。对于这些装置，功率测量需要时间同步和不被中断。设计成处理4信道功率测量，因此它支持对所有常用无线装置的测量，例如，采用4×4 MIMO的WLAN路由器,并行A/D转换器保持时钟同步。
我们搭配提供弹性的测试架构，客户可以自行准备频谱、信号源设备或是由我司提供，若有预算上的考虑我们可以仅提供MIMO4TX的MIMO控制平台，而实验室遇到最麻烦的MIMO功率测试软件部分我们免费提供，可以搭配实验室现有测试设备做整合，并提供完整的测试解决方案。
MIMO4TX传感器的技术参数
参数 | 规格 |
功率范围 | -40dBm 到 +20dBm |
频率范围 | 500MHz到o 6GHz |
测试内存深度 | 每通道2MB |
最大采样率 | 1.25MHz |
功率测量的不确定度 | +/- 0.25 dB Max @2.4GHz , 25°C |
+/- 0.4 dB Max @ 500M to 6GHz , 25°C | |
VSWR | 1.2 @ 2.4GHz, 1.3 @ 5.5GHz |
功率计的测量分辨率 | 0.01dB |
时间的测量分辨率 | 0.8us (300-328 模式) 到1 Sec (Avg. 模式) |
控制界面 | USB Type B |
操作温度 | 15到 55 °C |
MIMO4TX功率软件测试规格
参数 | 规格 |
操作系统 | Microsoft Windows XP/ Vista/ 7/ 8. 32 bit or 64 bit. |
电脑硬件 | Pentium II 或者高于512M RAM,且具有USB 端口 |
软件功能性(EN300-328 Mode): | Tx Sequence/ Tx Gap/ Duty Cycle/ Medium Utilisation calculated from >=1M Sampling rate, > 10 bursts Signals. Antenna Gain/ Path Loss/ Beam forming compensation. |
软件功能性(Average mode): | RMS Peak / RMS Average |
