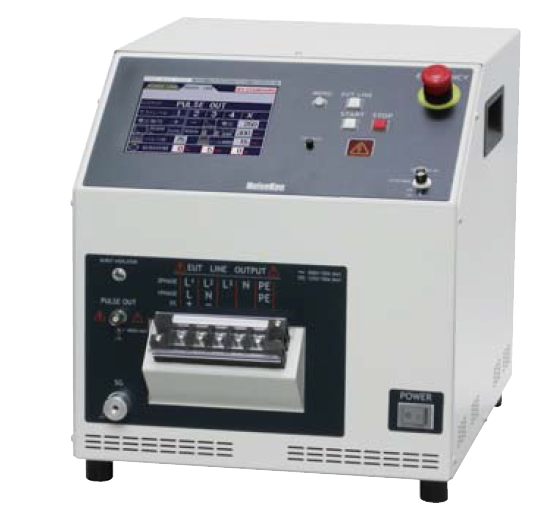

电快速瞬变脉冲群模拟器

FNS-AX3-A16B / B50B

电快速瞬变脉冲群

模拟器

●符合EN/IEC61000-4-4 Ed.2 Amendment1 和 Ed.3标准的电快速瞬变脉冲群模拟试验器。

●最大4.8KV的输出电压，最高2MHz的脉冲频率，可进行远超标准的试验。

●通过程序扫描模式可连续进行长时间的试验。

●采用触摸屏，设定画面可视性强。

●通过4种试验模式（IEC/手动/程序/扫描）进行各种目的的试验。

●和大容量CDN组合（100A或150A），可向各种EUT进行耦合试验。

●通过耦合夹和EMS探头套件等选件，可进行信号线和PCB板的噪声对策试验。

项目 规格/功能

输出电压 200～4800V

极性 正或负、每个脉冲极性可反转

输出阻抗/输出形式 50Ω

耦合模式 共模

耦合电容/隔直电容 33nF/10nF

脉冲频率 0.1KHz～2MHz

脉冲波形*（50Ω负载时） 上升时间5ns±30％ 脉冲宽度50ns±30％

脉冲波形*（1KΩ负载时） 上升时间5ns±30％ 脉冲宽度35ns～150ns

脉冲群时间 1～1000个或者连续（根据条件有限制）、

可进行时间设定

脉冲群周期 10ms～1000ms 10ms步进

脉冲连续输出功能 最高10KHz（0.2～1kV）

项目 规格/功能

计时器 1s～99h59m59s，

脉冲连续模式和极性反转时最长10分钟

试验模式 手动/IEC等级/程序

频率调制 脉冲频率的设定值可在0～－10％间调制

外部触发TTL 下降沿最小触发间隔10ms～

线路同步 和被测物非同步或者同步（0～359°1°步进）

被测物（EUT）电源容量 A16B 单相3线 AC85～240V16A 50/60Hz DC125V16A

B50B 单、3相5线 AC85～500V50A 50/60Hz DC125V50A

显示、操作部分 彩色5.7型触摸LCD

工作温度湿度范围 15～35℃ 25～75％RH（不结霜）

电源 AC100?240V 50/60Hz 120VA

尺寸 （W）320×（D）352×（H）400mm

重量 约14kg（A16单相） 约19kg（B50三相

商品名称 数量

SG线 05-00103A 1根

电源线 1根

操作说明书 1册
